Tours Horizontaux

PUMA TT

Puma TT1300SYY

Broche principale Mandrin standard (mm)
130
Broche principale Mandrin maxi (mm)
165
Longueur maximale de tournage (mm)
120
En savoir plus

Puma TT1300SYYB

Broche principale Mandrin standard (mm)
165 mm
Broche principale Mandrin maxi (mm)
NA
Longueur maximale de tournage (mm)
120mm
En savoir plus

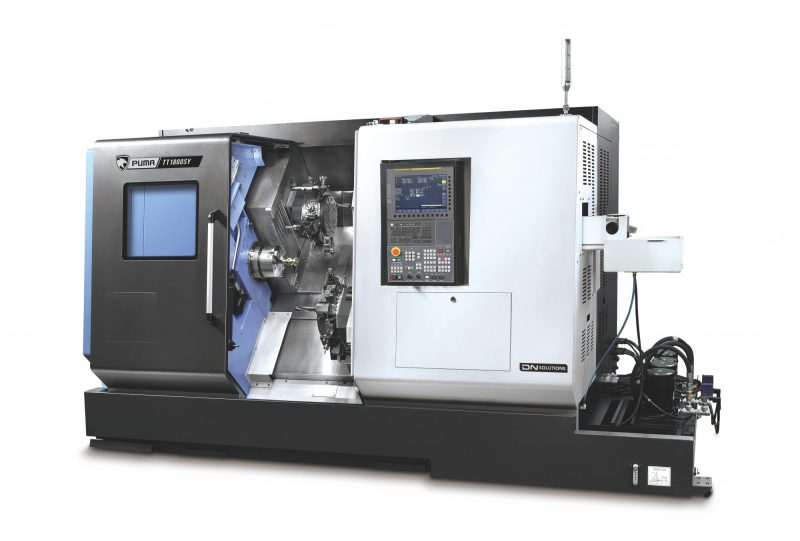

Puma TT1800SY

Broche principale Mandrin standard (mm)
204
Broche principale Mandrin maxi (mm)
254
Longueur maximale de tournage (mm)
Appel DMTA
En savoir plus

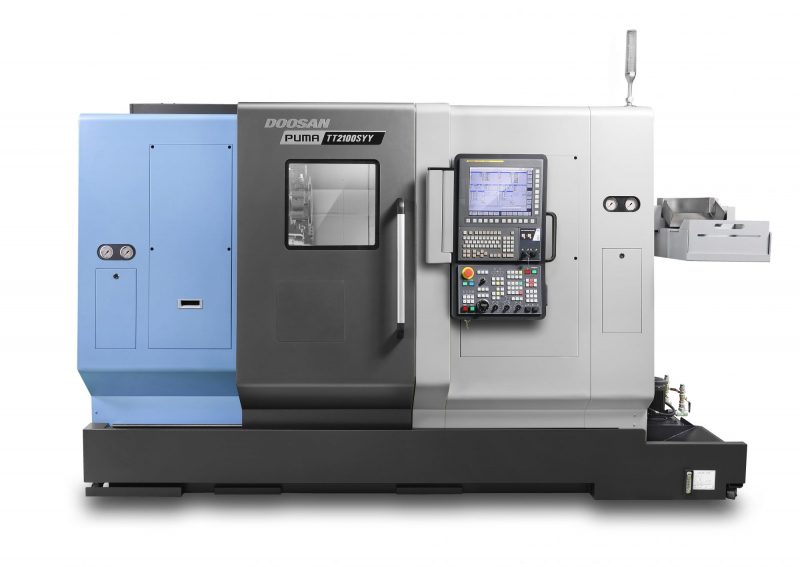

Puma TT2100SYY

Broche principale Mandrin standard (mm)
210
Broche principale Mandrin maxi (mm)
210
Longueur maximale de tournage (mm)
Appel DMTA
En savoir plus

Puma TT2100SYYB

Broche principale Mandrin standard (mm)
254
Broche principale Mandrin maxi (mm)
254
Longueur maximale de tournage (mm)
Appel DMTA
En savoir plus

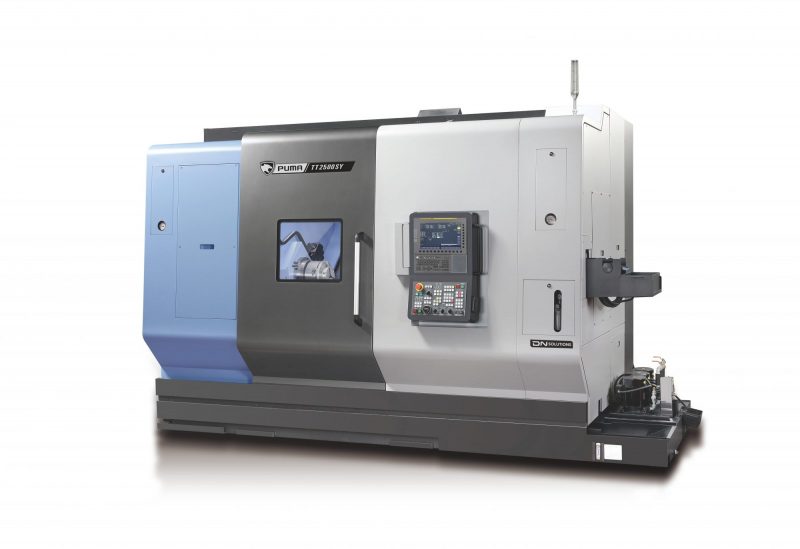

Puma TT2500SY

Broche principale Mandrin standard (mm)
254
Broche principale Mandrin maxi (mm)
305
Longueur maximale de tournage (mm)
Appel DMTA
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
Puma TT1300SYY
Puma TT1300SYYB
Puma TT1800SY
Puma TT2100SYY
Puma TT2100SYYB
Puma TT2500SY
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Alésage de la broche (mm)
53
61 mm
76
61
82
91
Couple de la broche (Nm)
93
116 Nm
208
116
244
433
Diamètre de travail en barre (mm)
43
52 mm
68
52
82
82
Puissance de la broche principale (kW)
11
15 kW
22
15
25
26
Vitesse de rotation de la broche (tr/min)
6 000
6000 tr/min
5 000
6 000
3 500
3 500
Couple du contour de l'axe de rotation (Nm)
N/A
NA
208
NA
N/A
433
Capacité >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Broche principale Mandrin maxi (mm)
165
NA
254
210
254
305
Broche principale Mandrin standard (mm)
130
165 mm
204
210
254
254
Capacité de la barre (mm)
42
51 / 42 mm ( gauche / droite)
67
67
81 / 67 (Gauche / Droite)
81
Diamètre maximal de tournage (mm)
175
175 mm
230
230
230
390
Longueur maximale de tournage (mm)
120
120mm
Appel DMTA
Appel DMTA
Appel DMTA
Appel DMTA
Dimensions >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur de la machine (mm)
2 070
2100 mm
2 083
2 100
2 250
2 480
Largeur de la machine (mm)
2 300
2300 mm
2 159
2 300
2 360
2 210
Longueur de la machine (mm)
3 405
3510 mm
3 962
3 510
3 940
4 150
Poids de la machine (kg)
8 000
8100 kg
8 800
8 100
9 600
12 700
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Lit à balancier (mm)
175
175 mm
230
175
230
800
Déplacement rapide de l'axe X (m/min)
30
30m/min
20
30
30
20
Déplacement rapide de l’axe Z (m/min)
40
40m/min
40
40
40
24
Type de guidage
Rouleau Linéaire
Rouleau Linéaire
Façon boite
Rouleau Linéaire
Rouleau Linéaire
Façon boîte
Sous Broche >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Puissance de la sous-broche (kW)
11
11 Kw
22
11
25
26kW
Vitesse de rotation de la sous-broche (tr/min)
6 000
6000 tr/min
5 000
6 000
5 000
3 500
Tourelle inférieure >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Station de tourelle
12 (24 positions)
12 (24 positions)
12
12
12 (24 positions)
12 (24 positions)
Tourelle supérieure >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Moteur d'outil rotatif
3.7
3,7kW
5,5
3,7
7,5
7,5
Stations de tourelle
12 (24 positions)
12 (24 positions)
12
12
12 (24 positions)
12 (24 positions)
Type de montage d'outil
BMT-45
BMT-45
BMT-55
BMT-45
BMT-55
BMT-65
Vitesse de l'outil rotatif (tr/min)
6000
6000 tr/min
5 000
6 000
5 000
5 000
