Tours Horizontaux

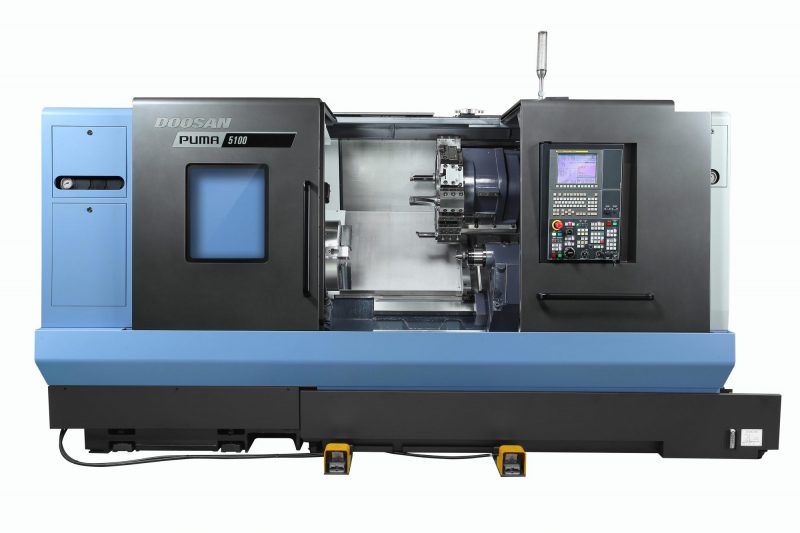

PUMA 4100 / 5100

Puma 4100B

Broche principale Mandrin standard (mm)
300
Broche principale Mandrin maxi (mm)
458
Longueur maximale de tournage (mm)
1 042
En savoir plus

Puma 4100LB

Broche principale Mandrin standard (mm)
380
Broche principale Mandrin maxi (mm)
457
Longueur maximale de tournage (mm)
2 092
En savoir plus

Puma 5100B

Broche principale Mandrin standard (mm)
530
Broche principale Mandrin maxi (mm)
610
Longueur maximale de tournage (mm)
992
En savoir plus

Puma 5100C

Broche principale Mandrin standard (mm)
N/A
Broche principale Mandrin maxi (mm)
610
Longueur maximale de tournage (mm)
992
En savoir plus

Puma 5100LB

Broche principale Mandrin standard (mm)
530
Broche principale Mandrin maxi (mm)
610
Longueur maximale de tournage (mm)
2 042
En savoir plus

Puma 5100LC

Broche principale Mandrin standard (mm)
530 mm
Broche principale Mandrin maxi (mm)
609.6 mm
Longueur maximale de tournage (mm)
2042 mm
En savoir plus

Puma 5100XLB

Broche principale Mandrin standard (mm)
530
Broche principale Mandrin maxi (mm)
609
Longueur maximale de tournage (mm)
3 042
En savoir plus

Puma 5100XLC

Broche principale Mandrin standard (mm)
N/A
Broche principale Mandrin maxi (mm)
610
Longueur maximale de tournage (mm)
3 042
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
Puma 4100B
Puma 4100LB
Puma 5100B
Puma 5100C
Puma 5100LB
Puma 5100LC
Puma 5100XLB
Puma 5100XLC
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Alésage de la broche (mm)
132
132
181
275
181
275 mm
181
275
Couple de la broche (Nm)
3 280
3 280
4 038
4 463
4 038
4463
4 038
4 463
Diamètre de travail en barre (mm)
117
117
166
N/A
166
N/A
166
N/A
Puissance de la broche principale (kW)
37
37
45
45
45
45 kW / 37 kW
45
45
Vitesse de rotation de la broche (tr/min)
2 000
2 000
1500
1 000
1 500
1000
1 500
1 000
Capacité >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Broche principale Mandrin maxi (mm)
458
457
610
610
610
609.6 mm
609
610
Broche principale Mandrin standard (mm)
300
380
530
N/A
530
530 mm
530
N/A
Capacité de la barre (mm)
117
117
116
Varie selon la taille du mandrin
165
Varie selon la taille du mandrin
165.5 mm
Varie selon la taille du mandrin
Diamètre maximal de tournage (mm)
550
550
650
650
650
650 mm
650
650
Longueur maximale de tournage (mm)
1 042
2 092
992
992
2 042
2042 mm
3 042
3 042
Dimensions >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur de la machine (mm)
2 195
2 273
2 194
2 194
2 272
2272mm
2 335
2 335
Largeur de la machine (mm)
2 057
2 286
2 056
2 056
2 275
2275 mm
2 276
2 276
Longueur de la machine (mm)
4 648
5 766
4 759
4 759
5 879
5879 mm
7 059
7 059
Poids de la machine (kg)
9 947
11 400
10 600
10 650
12 050
12.100kg
13 050
13 100
Tourelle >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Stations de tourelle
12
12
10 / 12
10 / 12
10 / 12
10/ 12
10 / 12
10 / 12
Type de montage de l'outil
BMT- KEY
BMT- KEY
BMT- KEY
BMT- KEY
BMT- KEY
BMT- KEY
BMT- KEY
BMT- KEY
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Lit à balancier (mm)
790
790
900
900
900
900 mm
870
870
Déplacement rapide de l'axe X (m/min)
16
16
16
16
16
16 m/min
16
16
Déplacement rapide de l’axe Z (m/min)
20
20
20
20
20
20 m/min
20
20
Type de guidage
Façon boîte
Façon boîte
Guide de la boite
Guide de la boite
Guide de la boite
Guide de la boite
Guide de la boite
Guide de la boite
