Centres verticaux

MYNX

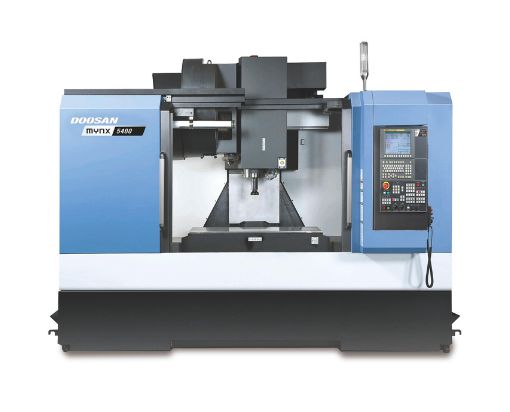

Mynx 5400/40 II

Course sur l'axe X (mm)
1 020
Course sur l'axe Y (mm)
540
Course sur l'axe Z (mm)
530
En savoir plus

Mynx 5400/50 II

Course sur l'axe X (mm)
1 020
Course sur l'axe Y (mm)
540
Course sur l'axe Z (mm)
530
En savoir plus

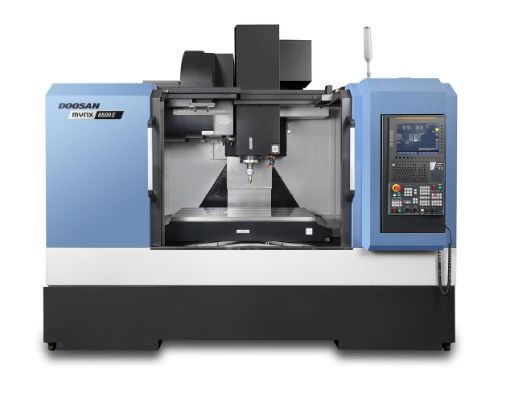

Mynx 6500/40 II

Course sur l'axe X (mm)
1 270
Course sur l'axe Y (mm)
670
Course sur l'axe Z (mm)
625
En savoir plus

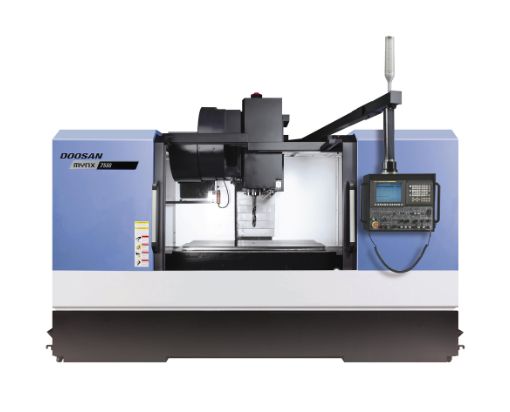

Mynx 7500/40 II

Course sur l'axe X (mm)
1 525
Course sur l'axe Y (mm)
762 mm
Course sur l'axe Z (mm)
625
En savoir plus

Mynx 7500/50 II

Course sur l'axe X (mm)
1 525
Course sur l'axe Y (mm)
762
Course sur l'axe Z (mm)
625
En savoir plus

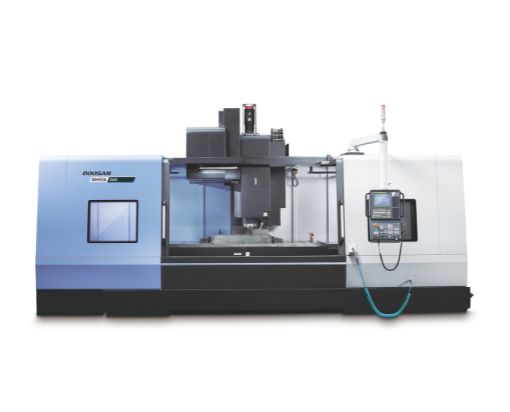

Mynx 9500/50

Course sur l'axe X (mm)
2 500
Course sur l'axe Y (mm)
950
Course sur l'axe Z (mm)
850
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
Mynx 5400/40 II
Mynx 5400/50 II
Mynx 6500/40 II
Mynx 7500/40 II
Mynx 7500/50 II
Mynx 9500/50
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Course sur l'axe X (mm)
1 020
1 020
1 270
1 525
1 525
2 500
Course sur l'axe Y (mm)
540
540
670
762 mm
762
950
Course sur l'axe Z (mm)
530
530
625
625
625
850
Capacité de l'outil >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Nombre d'outils STD
30
24
30
30
40
40
Dimensions et poids >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur (mm)
2 744
2 900
3 015
3 160
3 210
3 595
Largeur (mm)
3 350
3 350
3 350
3 900
3 900
6 550
Lester (kg)
7 500
7 500
9 000
15 550
15 550
23 000
Longueur (mm)
2 416
2 416
2 674
3 640
4 133
4 641
Table >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Capacité maximale des tables (kg)
800
800
1 000
1 500
1 500
3 500
Largeur du tableau (mm)
540
540
670
750
750
950
Longueur du tableau (mm)
1 200
1 200
1 400
1 600
1 600
2 500
Taux d'alimentation >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Déplacement rapide de l'axe X (m/min)
30
30
30
30
30
16
Déplacement rapide de l'axe Y (m/min)
30 m/min
30
30 m/min
30
30
16
Déplacement rapide de l'axe Z (m/min)
24 m/min
24
24
24 m/min
24 m/min
16
Vitesse d'avance de coupe (mm/min)
1 - 12 000
1 - 12 000
1 - 12 000
1 - 12 000
1 - 12 000 mm/min
1 - 8 000 mm/min
Broche >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Cône de broche
CAT40
CAT50
CAT40
CAT40
CAT50
CAT50
Couple de broche (Nm)
286
453
286 Nm
167
453
453
Vitesse de rotation de la broche (tr/min)
8 000
6 000
8 000
12 000
6 000
6 000
Type de transmission de puissance
Entraînement direct
Tête à engrenage
Entraînement direct
Entraînement direct
Tête à engrenage
Tête à engrenage
Broche à couple élevé en option >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Cône de broche
CAT50
N/A
CAT50
N/A
N/A
N/A
Couple de broche (Nm)
453
N/A
453
N/A
N/A
N/A
Puissance de broche (kW)
11,2 / 15
18,6 / 22,4 kW
11,2 / 15
15,7 kW
18,6 / 22,4
18,6 / 22
Vitesse de rotation de la broche (tr/min)
6 000
N/A
6 000
N/A
N/A
N/A
Type de transmission de puissance
Tête à engrenage
N/A
Tête à engrenage
N/A
N/A
N/A
Broche à haut RPM en option >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Cône de broche
CAT40
N/A
CAT40
N/A
N/A
N/A
Couple de broche (Nm)
167
N/A
167
N/A
N/A
N/A
Puissance de broche (kW)
15,7
N/A
15,7
N/A
N/A
N/A
RPM de la broche (tr/min)
12 000
N/A
12 000 tr/min
N/A
N/A
N/A
Type de transmission de puissance
Entraînement direct
N/A
Entraînement direct
N/A
N/A
N/A
