Tours Horizontaux

LYNX 2100 /2600

Lynx 2100LSYA

Broche principale Mandrin standard (mm)
170 mm
Broche principale Mandrin maxi (mm)
210 mm
Longueur maximale de tournage (mm)
510 mm
En savoir plus

Lynx 2100LSYB

Broche principale Mandrin standard (mm)
210
Broche principale Mandrin maxi (mm)
255
Longueur maximale de tournage (mm)
510
En savoir plus

Lynx 2100LYA

Broche principale Mandrin standard (mm)
170
Broche principale Mandrin maxi (mm)
210
Longueur maximale de tournage (mm)
510
En savoir plus

Lynx 2100LYB

Broche principale Mandrin standard (mm)
210
Broche principale Mandrin maxi (mm)
255
Longueur maximale de tournage (mm)
510
En savoir plus

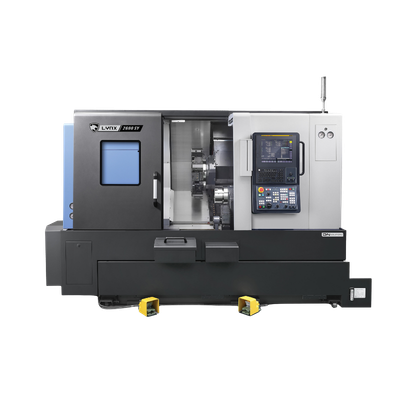

Lynx 2600SY

Broche principale Mandrin standard (mm)
255
Broche principale Mandrin maxi (mm)
305
Longueur maximale de tournage (mm)
610
En savoir plus

Lynx 2600Y

Broche principale Mandrin standard (mm)
255
Broche principale Mandrin maxi (mm)
305
Longueur maximale de tournage (mm)
610
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
Lynx 2100LSYA
Lynx 2100LSYB
Lynx 2100LYA
Lynx 2100LYB
Lynx 2600SY
Lynx 2600Y
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Alésage de la broche (mm)
61 mm
76
61
76
91
91
Couple de la broche (Nm)
127
169
127
169
403
403
Diamètre de travail en barre (mm)
52 mm
68
52
68 mm
82
82
Puissance de la broche principale (kW)
15 kW
15
15
15
18.5
18
Vitesse de rotation de la broche (tr/min)
6000
4 500
6000
4 500
3 500
3 500
Couple du contour de l'axe de rotation (Nm)
127
169
127
169
Capacité >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Broche principale Mandrin maxi (mm)
210 mm
255
210
255
305
305
Broche principale Mandrin standard (mm)
170 mm
210
170
210
255
255
Capacité de la barre (mm)
51 mm
67
51
61 mm
81
81
Diamètre maximal de tournage (mm)
300 mm
300
300
300
380
380
Longueur maximale de tournage (mm)
510 mm
510
510
510
610
610
Dimensions >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur de la machine (mm)
1921 mm
1 921
1 921
1 921
2 095
2 095
Largeur de la machine (mm)
1711 mm
1 711
1 711
1 711
1 920
1 920
Longueur de la machine (mm)
2880 mm
2 880
2 880
2 880
3 425
3 425
Poids de la machine (kg)
4150kg
4 200
3 850
3 900
6 000
5 750
Tourelle >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Stations de tourelle
12 (indice de 24 positions)
12 (indice de 24 positions)
12 (indice de 24 positions)
12 (indice de 24 positions)
12 (indice de 24 positions)
12 (indice de 24 positions)
Type de montage de l'outil
BMT- 45
BMT- 45
BMT- 45
BMT- 45
BMT- 55P
BMT- 55
Outil rotatif Moteur
3.7 Kw
3,7
3,7
3,7
5.5
5,5
Outil rotatif RPM
6000
6 000
6000
6 000
5 000
5 000
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Lit à balancier (mm)
600 mm
600
600
600
630
630
Déplacement rapide de l'axe X (m/min)
30 m/min
30
30
30
30
30
Déplacement rapide de l’axe Z (m/min)
36 m/min
36
36
36
30
30 m/min
Type de guidage
Linéaire
Linéaire
Linéaire
Linéaire
Linéaire
Linéaire
Déplacement rapide de l'axe Y (m/min)
10m/min
10
10
10
10
10
Sous Broche >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Puissance de la sous-broche (kW)
5.5 kW
5,5
7.5
Type d'entraînement de la sous-broche (kW)
Intégré dans
Intégré
Entraînement par courroie
Vitesse de rotation de la sous-broche (tr/min)
6000
6 000
4 500
